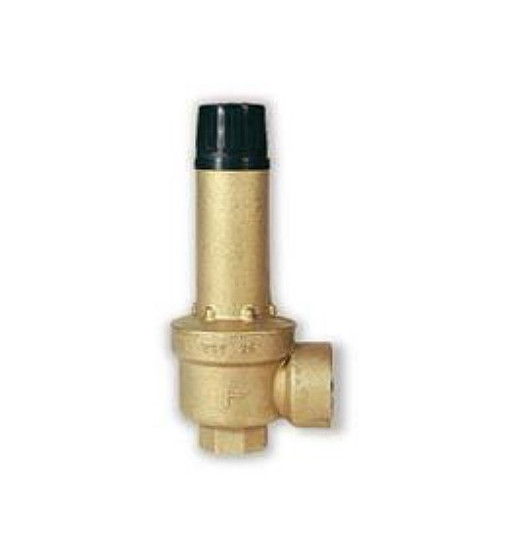

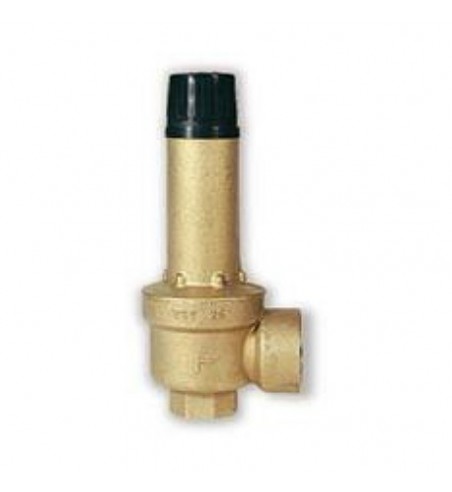

SUPAPA DE SIGURANTA I-I VST15/25 1/2X3/4 2.5 B 0212125

Descriere, mod de utilizare:

Supapa de siguranţă cu membrană face parte din dispozitivele de siguranţă pentru instalaţiile de alimentare cu apă sau cu amestecuri de apă cum ar fi lichidele vectori.

Presiunea de evacuare a supapei de siguranţă este etalonată în fabrică şi nu este posibilă nici o modificare a acesteia fără ruperea sigiliului de pe mâner, care indică valorile de etalonare şi marca certificării.

Montare:

Supapa de siguranţă poate fi instalată într-un punct de temperatură minimă, în cel mai înalt punct sau în legătură cu ieşirea generatorului de căldură sau a dispozitivului de acumulare, respectând sensul fluxului indicat de săgeată.

Conducta de racordare la intrarea supapei de siguranţă trebuie să fie astfel fabricată, încât să nu permită acumularea murdăriei şi a deşeurilor, trebuie să aibă o lungime mai mică de 1 m, nu trebuie să prezinte nici o restricţie a secţiunii, nu este permisă instalarea unor dispozitive de strangulare a conductei.

Conducta de evacuare trebuie să aibă aceeaşi mărime ca şi racordul de evacuare a supapei, nu trebuie să fie mai lungă de 2 m şi nu trebuie să prezinte mai mult de două curbe pentru a evita acumularea şi îngheţarea condensului. Capătul conductei de evacuare trebuie să fie astfel prevâzut, încât evacuarea să fie vizibilă şi să nu producă pagube.

Funcţionarea supapei de siguranţă trebuie să fie verificată anual de către personal calificat: se acţionează mânerul provocând o evacuare manuală pentru curăţarea locaşului de etanşare.

Caracteristici tehnice/ Subansamble:

Supapele de siguranţă seria VST sunt certificate şi calibrate conform PED 97/23/EEC. Număr de identificare: CE1115.

Supapa de siguranţă este compusă din:

• corp din alamă (conf. EN 12165-99 CW617N);
• membrană rezistentă la temperaturi ridicate şi îmbătrânire;
• presiune nominală: PN10;
• suprapresiune: 10%;
• temperatură maximă de lucru: 110°C;
• racord filet interior
