SCHIMBATOR DE CALDURA CU PLACI BRAZATE SWEP PENTRU POMPE DE CALDURA 6.5 KW B68Hx30/1P-SC-M 4x1'&22U

Informații privind modificările produselor Imaginile au caracter orientativ și pot exista diferențe minore față de produsele fizice.

SWEP Stoc produs

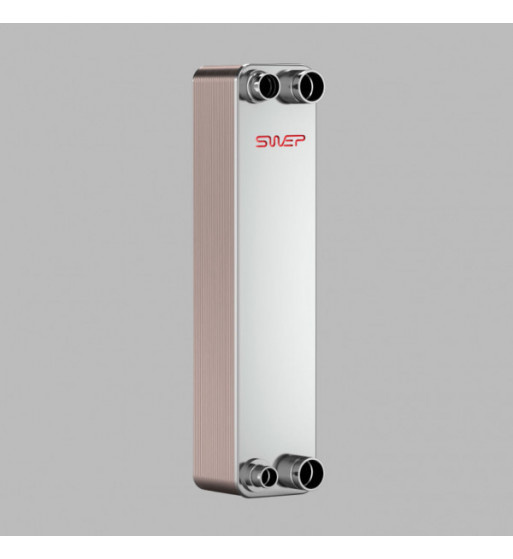

SCHIMBATOR DE CALDURA CU PLACI BRAZATE SWEP PENTRU POMPE DE CALDURA 11.6 KW B68Hx40/1P-SC-M 4x1'&22U

SWSC116KW

Prețul dumneavoastră

1.933,65 lei / fără TVA
2.339,72 lei/ TVA inclus

Schimbătoarele de căldură cu plăci brazate (SCB) SWEP sunt utilizate la transferul de căldură în mod eficient în sisteme de încălzire cu pompe de căldură.

Garanție:
Garanția comercială este de 2 ani.

SWSC116KW

Flexibilitatea schimbătoarelor de căldură în plăci brazate (SCB) SWEP le face o alegere excelentă pentru multe aplicaţii. Gama largă a dimensiunilor plăcilor, a combinaţiilor modelelor de plăci şi de conexiuni, permite un număr nelimitat de soluții, ceea ce înseamnă pentru utilizator apă caldă din belșug.

Schimbătoarele de căldură brazate (SCB) sunt echipamente ce realizează transferul termic între doi agenți de lucru cu ajutorul unui număr de plăci din inox profilate, obținute prin ambutisare și sudate între ele printr-un procedeu special, numit brazare.
Profilul special al plăcilor asigură o turbulență, permițând un schimb termic performant.
Schimbătorul de căldură în plăci brazate (SCB) este un ansamblu de plăci, având prima și ultima placă cu rol de protecție. Prin procesul de sudare în vid (brazare) se unesc toate plăcile în punctul de contact dintre ele. Schimbătoarele de căldură SWEP beneficiază de o geometrie unică a plăcilor, astfel sunt ușor de personalizat pentru multe aplicații.

Oricare ar fi nevoile dumneavoastră de schimb de căldură, un schimbător de căldură în plăci brazate SWEP face aplicația dumneavoastră mai eficientă.

Schimbătoarele de căldură în plăci brazate (SCB) folosesc considerabil mai puţin oţel inoxidabil decât schimbătoarele de căldură cu garnituri, schimbătoare de căldură de capacităţi comparabile. Instalarea schimbătorului de căldură în plăci brazate conduce la reduceri semnificative în volum şi greutate, având in vedere că pentru schimbătorul de căldură cu garnituri de aceeaşi capacitate, este necesar echipament de suport şi plăci de presiune.

Culoarea: culoarea este gri.

Schimbătoarele de căldură cu plăci brazate (SCB) SWEP sunt fabricate din oțel inoxidabil AISI316, iar pentru brazare se folosește cupru.
Curăţarea interioară se poate realiza la faţa locului și este o procedură care curăță schimbătorul de căldură în plăci brazate fără să îl scoată din sistem. Un agent de curăţare este circulat prin schimbătorul de căldură în plăci brazate (SCB) pentru a înlătura depunerile şi rugina.

În partea inferioară a schimbătorului de căldură se conectează intrarea agentului de curățire, în partea superioară ieșirea agentului de curățire.

Schimbătoarele de căldură cu plăci brazate (SCB) SWEP sunt fabricate în conformitate cu Modulul H/H1 pentru Proiectarea & Producerea schimbătoarelor de căldură brazate, grupa de fluide 1 & 2.
Producția se desfășoară cu respectarea standardelor de calitate ISO9001 și Mediu ISO 140001, producătorul având sediul in Suedia.

Schimbătoarele de căldură cu plăci brazate (SCB) SWEP sunt ambalate în cutii de carton.

Mai jos sunt prezentate sugestiile de montaj.
A. Susținut în partea de jos
B. Suport metalic (x = tampon de cauciuc)
C. Bară transversală și bolțuri (x = tampon de cauciuc)
D. Cu bolțuri de fixare pe placa frontală sau pe cea din spate
E. Picioarele de susținere
F. Izolație pentru aplicații de răcire
G. Izolație pentru aplicații de încălzire

INFORMAȚII GENERALE
Placa frontală a SCB de la SWEP este marcată cu o săgeată, fie pe o etichetă adezivă, fie gravată pe placa acoperitoare. Această marcare este făcută cu scopul de a se indica partea din faţă a schimbătorului şi amplasarea circuitelor/canalelor de intrare şi ieşire. Săgeata orientată în sus arată că partea stângă reprezintă circuitul primar (F1, F3) iar partea dreaptă reprezintă circuitul secundar (F2, F4)

În cazul includerii în instalații cu pompe de căldură aer-apă, schimbătorul de căldură are rolul de a asigura o separare hidraulică fermă, între circuitul primar exterior al pompei de căldură în care fluidul de lucru este antigel și circuitul interior în care fluidul de lucru este apa, asigurând astfel protecția antiîngheț. Totodată energia termică generată de pompa de căldură este transferată instalației de încălzire interioară.

Schema de principiu pentru montarea unei pompe de căldură monobloc și a unui schimbător de căldură cu plăci în scopul protecției antiîngheț. Circuitul hidraulic primar din exteriorul clădirii (include pompa de circulație și vasul de expansiune din interiorul pompei de căldură) se umple cu antigel. Circuitul secundar este instalația termică din interiorul clădirii și se umple cu agent termic apă.

Fluidele pot trece prin schimbătorul de căldură în diferite moduri. Pentru schimbătoarele de căldură cu flux paralel există două configurații diferite de curgere: echi-curent sau contra-curent.
