Colector solar cu tuburi vidate CPC OEM 18 tuburi

Colectoarele solare Ritter Gruppe au un indicator de prezență vid în fiecare tub vidat pentru identificarea rapidă a eventualelor fisuri ale sticlei, ceea ce la alte tuburi vidate nu există!

Tuburile vidate sunt rezistente la impactul cu grindina de până la dimensiunea de 35 mm!

Dacă în timpul transportului sau de-a lungul folosinței un tub s-a deteriorat, se poate ușor și ieftin schimba, prin comandarea altui tub.

Deosebit de important!

La execuția instalației se va utiliza doar fluid antigel solar recomandat de producător, în caz contrar, colectoarele solare trebuiesc acoperite!

Colectoarele solare cu tuburi vidate se pot monta în orice poziție, dar trebuie ținut cont de orientare, ideal fiind orientarea către sud la un unghi de 45 de grade. Dacă se deviază de la aceste recomandări atunci eficiența lor scade.

Există sisteme de fixare pentru orice tip de acoperiș (acoperiș plan și acoperiș înclinat cu țiglă ceramică sau tablă).

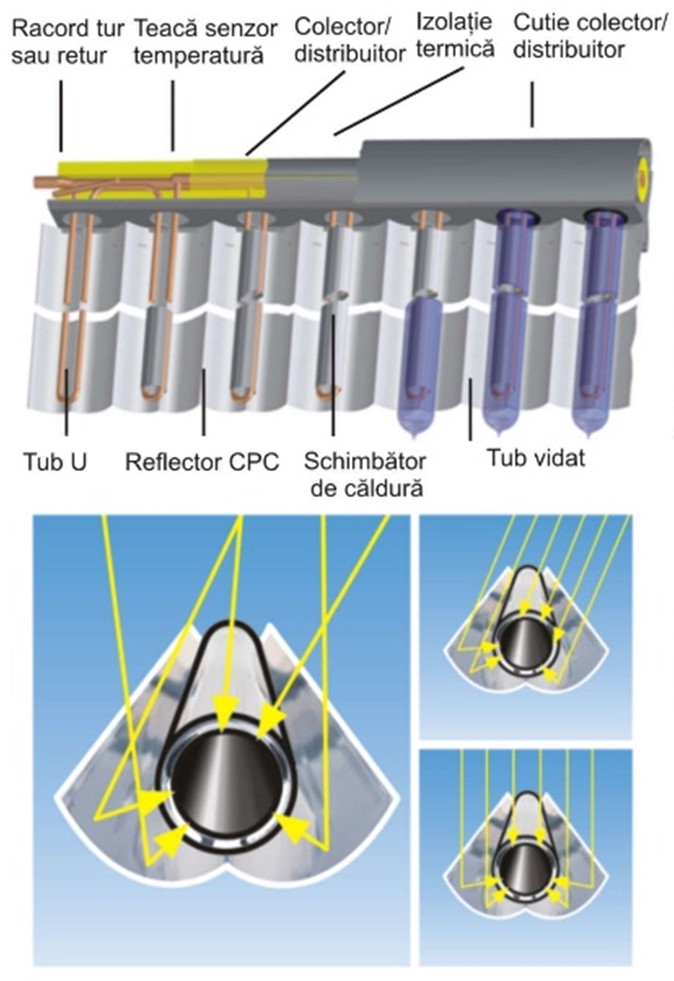

Colectoarele solare Ritter Gruppe includ 3 componente de bază:

Tuburi vidate.

• - sunt realizate din două tuburi concentrice de sticlă borosilicat, ermetic închise și cu spațiu vidat între ele;
• - stratul înalt selectiv de nitrat de aluminiu este aplicat pe toată circumferința exterioară a tuburilor interioare;
• - stratul selectiv prezintă un coeficient de absorbție ridicat și de emisie scăzut;

Reflector CPC (concentrator parabolic de radiație) optimizat în geometrie și performanță.

• - este situat în spatele tuburilor vidate si au un rol important în mărirea eficienței panoului;
• - geometria lui specială asigură captarea pe stratul absorbant a radiațiilor căzute sub unghiuri de incidență nefavorabile și a radiațiilor difuze;

Sistemul hidraulic format din colector-distribuitor și tuburi U.

• - colector-distribuitorul, este localizat în partea superioară a panoului;
• - în fiecare tub de sticlă este introdus un tub de cupru în formă de U, conectat la colector-distribuitor.

Pentru corecta instalare și funcționare a sistemului, lucrările de instalare și întreținere trebuie să fie executate de o persoană calificată.

Lucrările de întreţinere şi revizie trebuie executate anual și constau în:

• - Verificarea izolaţiei termice;
• - Verificarea presiunii în instalaţie;
• - Controlul lichidului în vederea verificării valorii pH-lui (să fie >7);
• - Verificarea calităţii antigelului (limita de îngheț la -30°C);
• - După caz, reumplerea instalaţiei (este interzisă completarea cu apă!);
• - Verificarea montării instalaţiei pe acoperiş, pentru a depista eventualele insuficienţe ale izolaţiei şi starea sistemului de fixare;
• - Control general.

Calitatea colectoarelor solare cu tuburi vidate Ritter Gruppe este garantată de sistemul de management al calității integrat ISO9001. Colectoarele sunt fabricate conform normei europene Solar Keymark ISO 9806 și sunt certificate CE.

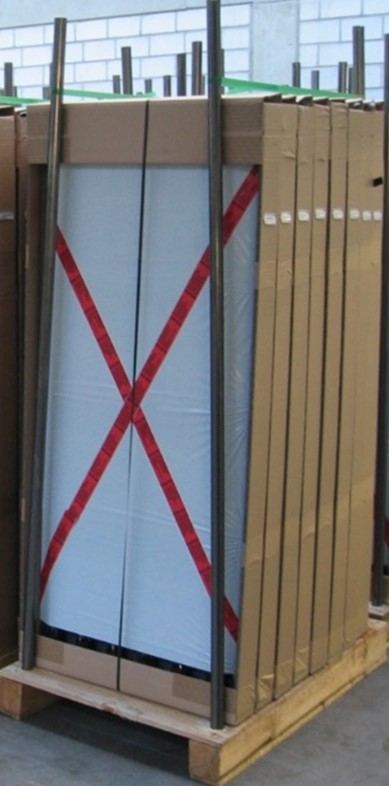

Fiecare colector solar cu tuburi vidate este ambalat individual și este prevăzut cu o folie de protecţie pe partea de tuburi (pentru a permite punerea în funcțiune chiar şi în condiţii de radiaţie solară intense) și colțare de carton pentru a fi protejat corespunzător pe durata depozitării, transportului și montajului.

Colectoarele se transportă întotdeauna în poziție verticală.

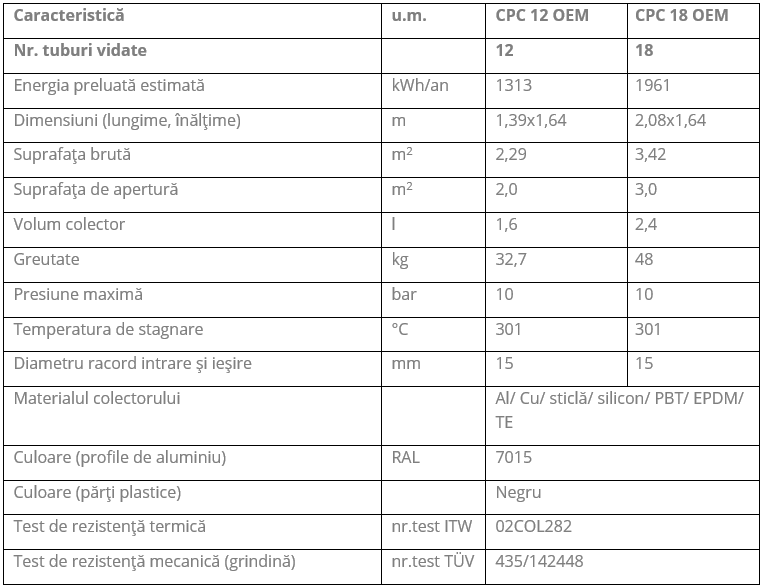

Caracteristici tehnice:

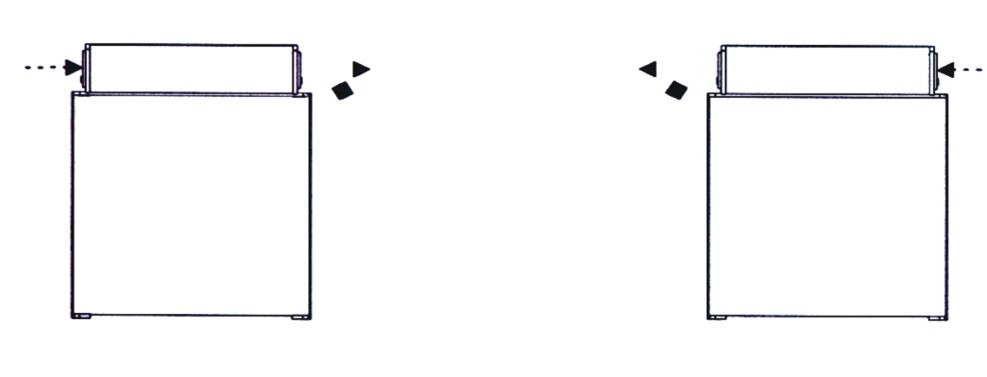

Modalități de conectare:

Racordarea la instalaţia hidraulică se realizează în partea superioară cu racord de cupru Ф15 mm. Direcția de curgere poate fi stânga/dreapta sau dreapta/stânga.
