Gama de centrale murale de mare putere LUNA DUO-TEC MP cuprinde centrale termice cu condensare pentru încălzire, cu puteri termice care variază între 50 și 150 kW.
Garanție: Garanția comercială este de 3 ani.
Vrei să ai căldură pentru suprafețe mari de încălzit?
Soluția este Baxi Luna Duo-tec MP+ , o centrală termică pe gaz de perete cu condensare, care asigură utilizatorilor confortul termic dorit prin încălzire rapidă a spațiului și preparare de apă caldă menajeră cu conectarea la un boiler de apă caldă menajeră.
Descriere produs
Centralele Luna Duo-tec MP+ sunt centrale murale în condensație din categoria centralelor comerciale care au randamente ridicate, un raport de modulare ridicat 1:9 (1:7 pentru modelul MP+1.35 respectiv 1:5 pentru modelele 1.110-1.150), cu pompa de modulare inclusă în unitatea hidraulică. Centralele sunt simple de utilizat şi instalat și au o serie de accesorii pentru instalare individuală şi în cascadă. Se pot cascada pana la 16 centrale. Elementul cel mai important al acestor centrale în condensaţie este schimbătorul de căldură cu cameră de ardere şi sistem hidraulic cu bobine din oţel inoxidabil AISI 316L. Conţinutul redus de apă din schimbător asigură o inerţie termică foarte redusă, ceea ce garantează un răspuns rapid la variaţiile de energie termică ale sistemului, în timp ce suprafeţele din oţel inoxidabil protejează schimbătorul împotriva riscului de coroziune din cauza condensului.
Pompa de circulatie cu modulare optimizează la maxim randamentul centralei, ajustând cu precizie capacitatea pentru a obţine o diferenţă optimă de temperatură între tur şi retur. Intervalul extins de modulare al arzătorului permite adaptarea optimă a puterii centralei la solicitările de căldură. Ajustarea diferitelor componente ale centralei se realizează cu ajutorul unei plăci PCB digitale cu dublu microprocesor de ultimă generaţie, ceea ce asigură o gestionare simplă şi fiabilă a centralei, cu ajutorul panoului de control cu afişaj LCD lat. Pe lângă programarea zilnică şi săptămânală a funcţiilor de încălzire şi producţie ACM, precum şi setarea ajustării climatice în funcţie de criteriile de confort ale utilizatorului, sistemul electronic permite o integrare facilă cu sisteme de încălzire bazate pe energii regenerabile, prin programarea unei serii de parametri de reglare, astfel încât centrala să îşi poată optimiza performanţa în funcţie de sistemul cu care este integrată. Aceasta este încă o dovadă a flexibilităţii acestei game de centrale în contexte cât mai variate.
În centralele cu puteri de la 35 la 70 kW, schimbătorul primar, realizat integral din oţel inoxidabil, cuprinde o singură cameră de ardere/fum, astfel că dimensiunile centralei sunt reduse, fiind adecvate chiar şi în instalaţii mai versatile pentru cele mai înguste spaţii, generând în acelaşi timp niveluri ridicate de putere. Centrale de mare putere (90 -150 kW) sunt prevăzute cu un schimbător cu cameră dublă din oţel inoxidabil. Cele două camere de fum cilindrice poziţionate vertical (camera de ardere şi camera de condensaţie) conţin bobine din oţel inoxidabil care transportă apa din circuitul primar. În camera superioară, gazele de ardere fierbinţi transferă căldura la apa de retur în bobine, provocând condensarea fumului şi transferând astfel căldura latentă apei, preîn-călzind-o înainte de intrarea în camera de ardere.
Toate centralele murale de mare putere din gama LUNA DUO-TEC MP sunt prevăzute cu un panou de control complex: fiecare tastă activează o funcţie specifică, iar display-ul LCD afişează simultan cifre şi simboluri care indică statusul funcţiei, facilitând interpretarea şi programarea imediată, ajustarea şi controlul parametrilor.
Tubulatura de evacuare standard are diametrul de 80/125 pentru modelele mici 1.35-1.70 și 110/160 pentru modelele 1.90-1.150 și lungimea de 1m, dar pentru situații în care, pentru evacuarea gazelor este necesar un traseu mai complex și mai lung, există o gamă de prelungitoare și coturi (accesorii) care asigură chiar și în cele mai dificile condiții evacuarea cu ușurință a gazelor arse. In plus aceste centrale au posibilitatea de a se folosi sistemul dual al gazelor de ardere, separandu-se in acest mod adimisia de aer proaspat si evacuarea gazelor arse.
Toate centrale au nevoie de a se instala cu un vas de expansiune pentru preluarea suprapresiunii din sistem.
Centralele se pot fi instalate singular sau în cascadă, cu prindere pe perete direct sau cu cadre speciale de montaj pe perete.
La cascadare există diferite accesorii ce se sunt necesare cascadării dar și componente centralizate hidraulice și pentru evacuarea gazelor de ardere.
Aceste modele de centrale pot functiona atât cu gaz natural cât și cu GPL (prin achiziția unor duze speciale).
Culoarea: culoarea centralei este albă.
Pentru a crește durata de viață și randamentul centralelor Baxi Luna Duo-tec MP+ acestea trebuie montate cu câteva accesorii de siguranță și protecție: filtru de impurități pe returul instalației de încălzire și intrare apă rece, robineți de siguranță pentru toate racordurile, respectiv regulator de gaz. Se recomandă instalarea unui filtru magnetic pe returul instalației de încălzire pentru a proteja pompa de circulație împotriva impurităților metalice care se pot depune în interiorul pompei de circulație.
În timpul utilizării, centralele Baxi Luna Duo-tec MP+ trebuie supuse unor revizii periodice care se efectuează din 2 în 2 ani de la data punerii în funcțiune a centralei de către unități de service specializate.
Pentru o funcționare și întreținere bună trebuie luate următoarele măsuri de precauţie în plus faţă de tratarea apei, pentru a preveni intrarea apei în contact cu aerul:
Instalarea unui vas de expansiune închis;
Presiunea de preîncărcare a sistemului trebuie să fie mai mare decât presiunea atmosferică;
Utilizarea de materiale etanşe la gaz.
Odată umplut complet şi ventilat corespunzător, sistemul de încălzire nu trebuie completat în permanenţă cu apă. Dacă însă acest lucru este necesar, procedura nu trebuie realizată automat.
Curățirea suprafețelor exterioare a centralei se poate efectua cu detergenți uzuali, folosiți într-o gospodărie și materiale textile de șters, moi. Detergentul folosit nu trebuie să fie abraziv și să nu fie chimic agresiv (nici puternic alcalin, nici acid).
Calitatea centralei Baxi Dou-tec MP+ este una foarte ridicată datorită faptului că produsele îndeplinesc cerinţele următoarelor directive şi standarde în ediţiile actuale în vigoare la momentul redactării:
EU/2016/426
92/42/EEC
2014/30/EU
2014/35/EU
2009/125/EC
EU813/2013
EU2015/863
EU2017/2102
20011/65/EU
Funcțiile de protecție și confort ale centralei Baxi Duo-tec MP+ sunt:
Panou de comandă digital cu ecran LCD mare, retroiluminat.
Funcţie anti-îngheț şi grad de protecţie electrica IPX5D.
Turația ventilatorului se reglează automat în funcție de cerințele de temperatură ale centralei, iar acest lucru asigură o eficiență ridicată și zgomot redus.
Pompa de circulaţie cu eficiență ridicată și modulare totală.
Carcasa izolată asigură un zgomot redus.
Tăvița pentru colectarea și evacuarea condensului creat pe tubul de aspirație a aerului.
Fiecare centrală Baxi Duo-tec E este ambalată individual în cutie de carton cu protecție tip colțar în fiecare colț al cutiei din polistiren și folie de plastic pentru a fi protejată corespunzător pe durata depozitării, transportului și montajului.
Tubul de evacuare este livrat separat într-o cutie de carton.
Montarea centralei Baxi Luna Duo-tec MP+ se face prin următorii pași:
• se scoate din cutie centrala;
• se poziționează șablonul de montaj în locul dorit și se marchează pe perete gaura pentru tubulatura de evacuare și de fixare suport de perete;
• se efectueaza găurirea peretelui;
• se fixează suportul de perete;
• se pune centrala pe suport și se face racordul la tubulatura de evacuare;
• se realizează instalația pentru cele 6 racorduri din partea inferioară a centralei: încălzire tur, încălzire retur, apă rece, apă caldă, gaz și evacuare condens.
Instalarea, inspecţia, întreţinerea şi revizia centralei Baxi Luna Duo-tec MP+, cât şi reglajele de gaz pot fi efectuate numai de către unități de service autorizate .
Modalități de conectare:
SC Racordul pentru evacuare condens
MR Racordul pentru turul de încălzire, G1” pentru MP+ 1.35-1.70 și respectiv 11/2” pentru cele mari
GAS Racordul gaz, G3/4” pentru MP+ 1.35-1.70 și 1” pentru cele mari
SC Racordul pentru condens
RR Racordul pentru returul de încălzire, G1” pentru MP+ 1.35-1.70 și respectiv 11/2” pentru cele mari
Umplerea instalatiei:
Robinetul de umplere este poziționat sub centrala termică. Procedați după cum urmează pentru a umple instalația. Umpleți sistemul până când presiunea ajunge între 1,0 – 1,5 bar. Închideți robinetul și asigurați-vă că nu există scurgeri.
Robinet de umplere
Manometru

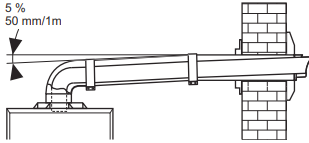

Montarea tubulaturii de admisie/evacuare gaze
Asiguraţi-vă că între cot şi piesa finală a trecerii aer - gaze arse există o pantă minimă de 5 %, astfel încât să fie posibilă scurgerea condensului către centrală.

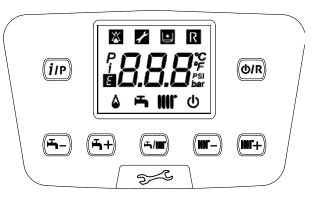

Interfața panoului de control Baxi Luna Duo-tec MP+
|
Reglare a temperaturii apei din circuitul de apă menajeră (butonul + pentru a mări temperatura şi butonul – pentru a o micşora) |
![]() |
Reglare a temperaturii apei din circuitul de încălzire (butonul + pentru a mări temperatura şi butonul – pentru a o micşora) |
![]() |
Informaţii privind funcţionarea centralei |
![]() |
Mod de funcţionare: Apă caldă menajeră - Apă caldă menajeră & Încălzire - numai Încălzire |
![]() |
Oprit – Reset – Ieşire meniu/funcţii |
Caracteristici tehnice (rezumat):
Setul de fixare pe perete este inclus și este format din suporți speciali, dibluri de plastic și șuruburi.
